Стабильный запуск выпрямительных устройств и интеллектуальных контроллеров с выходным током до 4000 А на одно устройство
2020-05-26
Выпрямительные устройства представляют собой самую раннюю форму электронных схем, служа в качестве устройств, преобразующих переменный ток (AC) в постоянный ток (DC). Выпрямительные устройства Gaoda Technology, способные обеспечивать выходной ток до 4000 А на единицу, и их интеллектуальные контроллеры начали стабильную работу.
Выпрямительные устройства представляют собой самую раннюю форму электронных схем, служа в качестве устройств, преобразующих переменный ток (AC) в постоянный ток (DC).
Выпрямители GaoDa Technology в основном функционируют как устройства преобразования энергии для высокомощных приводных систем, широко используются на входе приводных систем для обеспечения стабильного и надежного питания постоянным током приводных компонентов.
Выпрямители GaoDa Technology используют схему полного моста. Используя три пары высокомощных диодов, они достигают выходного тока до 4000 А на одну единицу, максимально повышая стабильность выпрямительного устройства. Промышленные конденсаторы и реакторы большой емкости обеспечивают чистое питание и стабильность напряжения. Основной принцип этой схемы заключается в том, что когда любая пара диодов проводит ток, выходное напряжение равно максимальному напряжению в сети переменного тока. Это напряжение в сети одновременно питает конденсатор и нагрузку. Когда ни один диод не проводит ток, конденсатор разряжается в нагрузку, при этом ud затухает экспоненциально. Параллельное соединение двух выпрямительных блоков через индуктивные компоненты решает проблемы циркулирующего тока, формируя конфигурацию многопараллельного двенадцатиимпульсного выпрямителя.

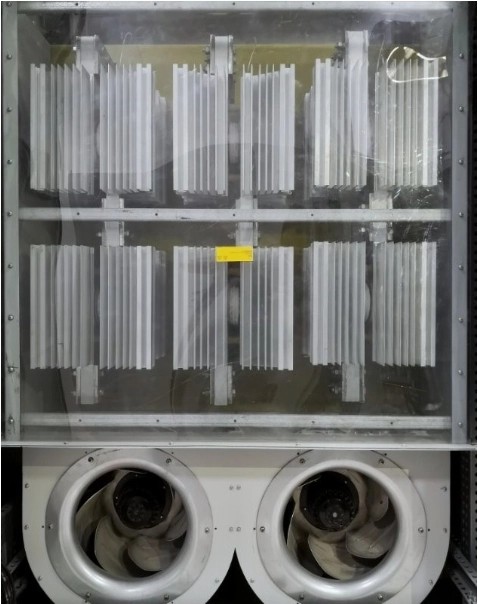

Внутренняя установка блоков и шкафов
Для секции управления выпрямительными блоками компания самостоятельно инвестировала в разработку интеллектуального контроллера выпрямительного блока. Этот контроллер использует микроконтроллер STM32 в качестве процессора, интегрированного с несколькими периферийными устройствами ввода/вывода. Этот контроллер объединяет функции обнаружения (температура, напряжение, ток и т. д.), возможности сигнализации о неисправностях (условия срабатывания, исторические записи и т. д.), функции логической обработки (предварительная зарядка, системы воздушного охлаждения, коммутационные устройства и т. д.) и функции защиты (перегрузка по току, пониженное напряжение, перегрев, защита предохранителем и т. д.). Помимо управления выпрямителем, он передает комплексные данные на главный компьютер для агрегирования, облегчая мониторинг и обслуживание пользователем, обеспечивая при этом стабильную работу установки.
Тестирование блока управления

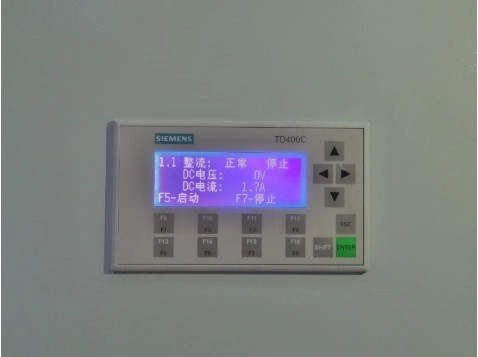

Дисплей человеко-машинного интерфейса после подключения к хост-компьютеру
Весь выпрямительный блок был самостоятельно разработан и создан компанией Gaoda Technology. Его рабочие характеристики соответствуют передовым отечественным стандартам, и он был внедрен в нескольких проектах, доказав свою стабильность и надежность.
Выпрямительный блок был полностью разработан и создан компанией Gaoda Technology. Его соответствующие показатели производительности соответствуют передовым отечественным стандартам, и он был внедрен в нескольких проектах, доказав свою надежность.
