Система управления RTU от GaoDa Technology обеспечивает безопасность интеллектуальной демонстрационной базы для разработки сланцевой нефти на нефтяном месторождении Чанцин
2023-11-13
Компания GaoDa Technology недавно объявила, что партия беспилотных систем управления RTU, установленных для проекта по разработке сланцевой нефти в Цинчэне, провинция Ганьсу, который осуществляется нефтяным месторождением Чанцин, проработала 800 дней в режиме безопасной и стабильной эксплуатации с момента установки и приемки!
Недавно от Gaoda Technology стало известно, что демонстрационная база интеллектуального проекта поддержки системы управления RTU без персонала, установленная для разработки сланцевой нефти в Цинчэн, провинция Ганьсу, нефтяным месторождением Чанцин, проработала 800 дней в режиме безопасной и стабильной эксплуатации с момента установки и приемки! Особого внимания заслуживают шкафы управления, установленные на открытых нефтяных и газовых скважинах, которые выдержали суровые условия ветра, солнца, дождя, сильного холода и жары, заслужив единодушную похвалу всего нефтяного месторождения!

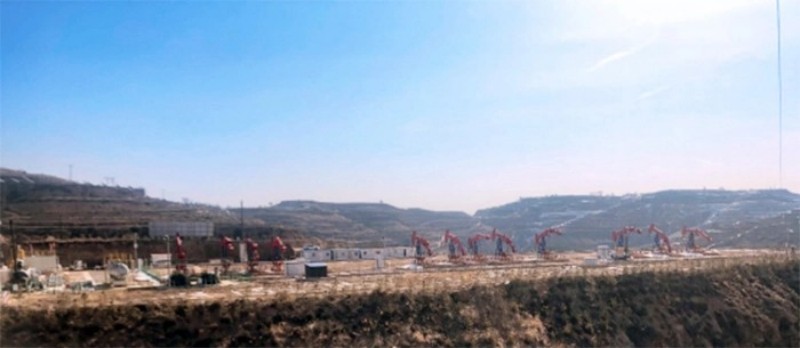

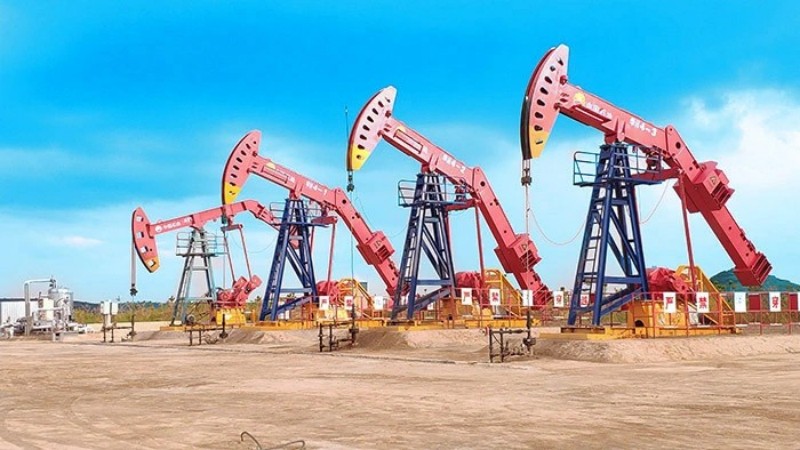

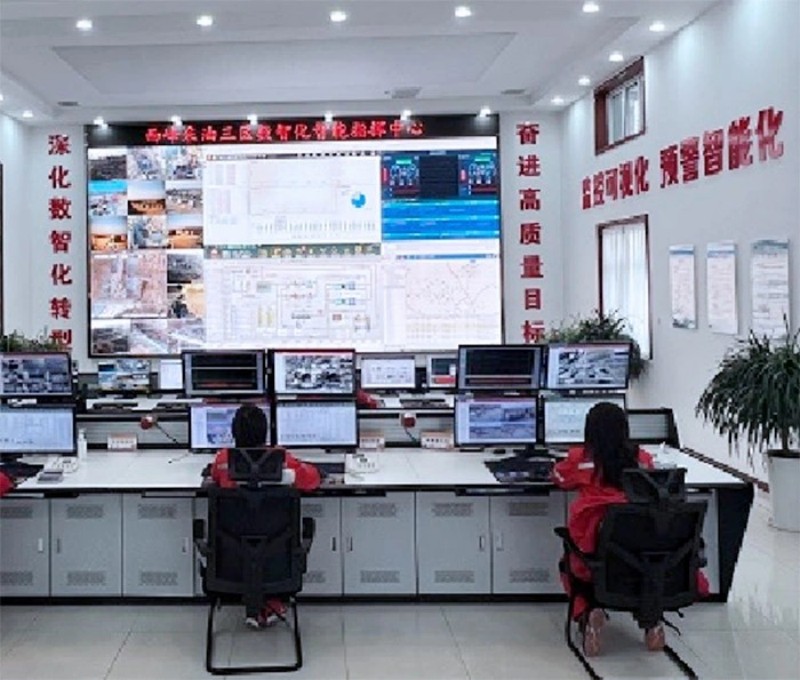

(Расположен на территории нефтяной и газовой скважины и интеллектуальной станции мониторинга в рамках демонстрационной базы по разработке сланцевой нефти)
Нефтяное месторождение Чанцин, дочерняя компания PetroChina, является крупнейшим нефтегазовым месторождением Китая. Его название происходит от реки Цзин, протекающей по границе провинций Шэньси и Ганьсу в прошлом веке, где железобетонный автомобильный мост, соединяющий Чанву и Цинъян, носил название Чанцинский мост, образованное от первых иероглифов обоих населенных пунктов. В 1970 году рядом с этим мостом был создан командный центр нефтяного месторождения, откуда и произошло название Чанцинское нефтяное месторождение, тонко отражающее преемственность и стремления нефтяного месторождения Дацин. Впоследствии, в связи с рядом факторов, штаб-квартира нефтяного месторождения была перенесена в Сиань, провинция Шэньси.
(Историческое значение моста Чанцин (справа) ознаменовало начало разработки нефтяного месторождения Чанцин!)
По мере расширения масштабов разработки скважин и месторождений управление существующим персоналом становится все более сложной задачей. Для обеспечения двойного прогресса в области технологий разработки сланцевой нефти и управления нефтепромыслом Чанцин запустил интеллектуальный проект поддержки национальной демонстрационной базы по разработке сланцевой нефти на нефтепромысле Цинчэн мощностью 3 миллиона тонн. В рамках этой инициативы используются цифровые технологии, включая облачные вычисления, Интернет вещей и искусственный интеллект. Сначала создаются пилотные проекты для улучшения сбора и передачи данных на переднем конце с помощью интеллектуальной поддержки сценариев, что укрепляет базу данных. Затем углубляется применение систем на заднем конце, чтобы постепенно достичь демонстрации и продвижения модернизации управления.

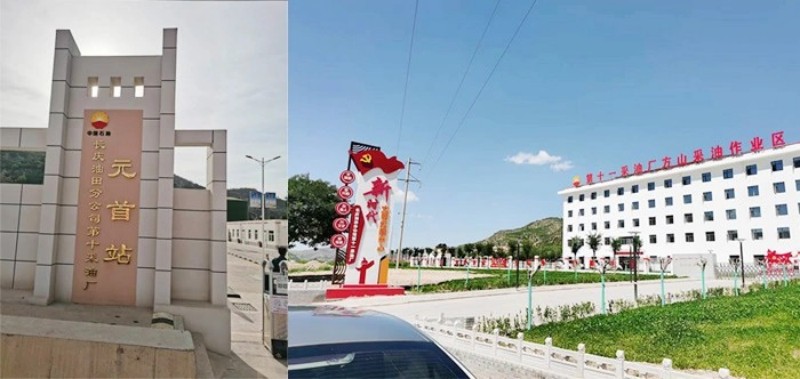

(На изображении показаны участки зоны управления и расположение демонстрационных нефтяных и газовых скважин, где в рамках этого интеллектуального инженерного проекта внедрена система управления RTU компании Gaoda Technology)
Являясь дочерней компанией PetroChina, ведущего нефтегазового предприятия страны, Changqing Oilfield стремится интегрировать инновации с тысячами передовых технологий из страны и за рубежом, одновременно непрерывно продвигая цифровую трансформацию и интеллектуальные обновления, чтобы достичь статуса эталона! Централизуя элементы производства и управления газом, устьевыми станциями (заводами) и трубопроводами в компьютеризированные системы, управляемые мышью, компания ускоряет трансформацию методов производства и моделей управления в направлении новой индустриализации!
Опираясь на многолетний опыт инноваций и технических знаний в области систем управления промышленным оборудованием, компания Gaoda Technology мобилизовала все свои ресурсы, узнав об интеллектуальном вспомогательном проекте для демонстрационной базы по разработке сланцевой нефти Qingcheng на нефтяном месторождении Changqing. Компания подготовилась к участию в тендере на этот проект в сотрудничестве с партнерами, используя свой давно разработанный интеллектуальный продукт для беспилотного управления нефтяными станциями по замкнутому циклу RTU. Благодаря убедительной демонстрации возможностей и неустанным усилиям Gaoda Technology в конечном итоге завоевала доверие как партнеров, так и клиента, выиграв контракт на этот проект!

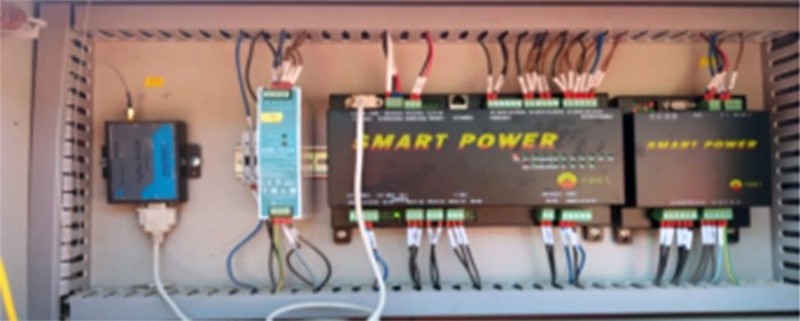

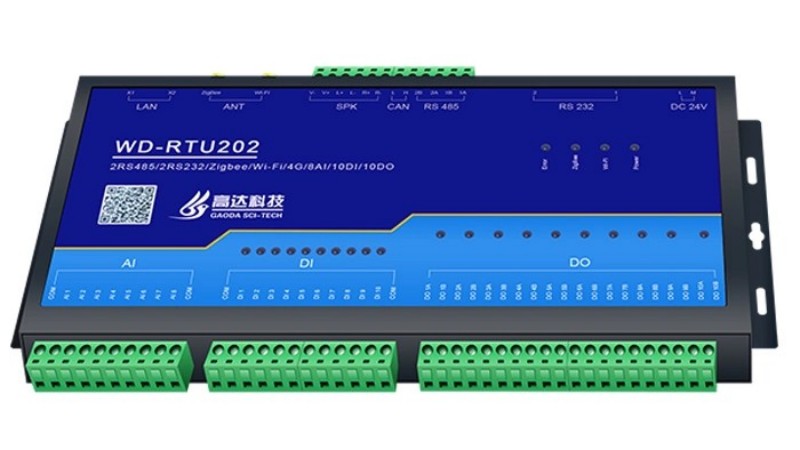

(Один из продуктов RTU компании Gaoda Technology, участвовавшей в тендере и строительстве демонстрационной базы этого проекта)
Г-н Чен, руководитель отдела исследований и разработок компании Gaoda Technology (второй слева), проводит технический брифинг по продуктам Gaoda RTU для клиента.

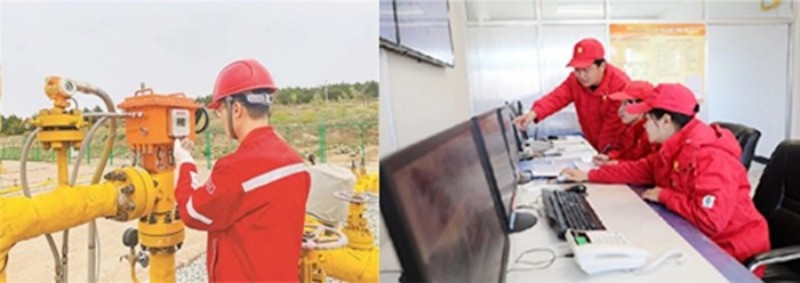

Инженерный персонал Gundam должен подготовиться к входу в зону строительства в соответствии с требованиями дресс-кода объекта или выполнять офисные обязанности на месте.
Инженерный персонал Gundam должен подготовиться к входу в зону строительства в соответствии с требованиями дресс-кода объекта или выполнять офисные обязанности на месте.

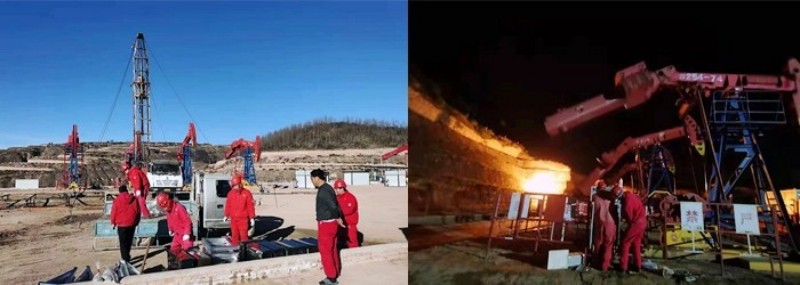

(Обработка оборудования на нефтяных скважинах и работа в ночное время)

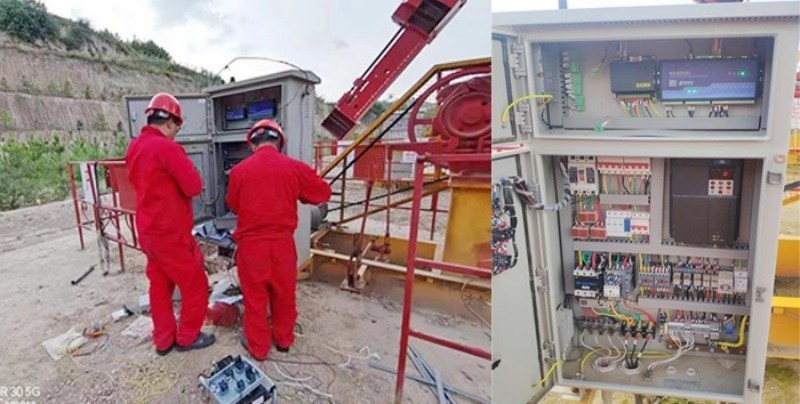

Инженеры Gundam устанавливают шкаф управления Gundam RTU на месте.

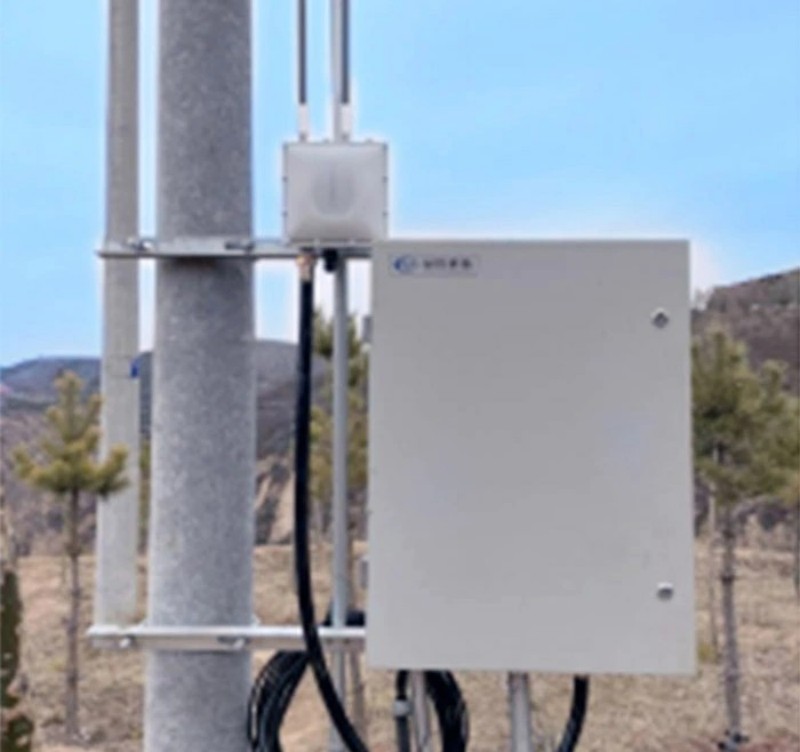

(Контракт включает установку интеллектуальных коммуникационных шкафов по периметру скважины.)
После почти четырех месяцев круглосуточного строительства — от производства до установки на месте — команда преодолела сжатые сроки производства и закупок, работала дневными и ночными сменами на месте установки и выдержала суровые полевые условия, включая сильный снег и пронизывающий ветер. Проект успешно завершен!
(Контракт включает установку интеллектуальных коммуникационных шкафов по периметру скважины.)
Настал момент проверки. После совместного приемки клиентом и соответствующими ответственными сторонами результаты полностью оправдали ожидания. Г-н Чжан, оператор нефтяной скважины, отметил: «С момента установки интеллектуальной системы RTU от Gaoda Technology для мониторинга состояния скважин нам больше не нужно вручную проверять графики по каждой скважине. Это значительно снизило нагрузку, связанную с ручной проверкой графиков и ведением бумажной документации! Я высоко ценю ваши усилия!»

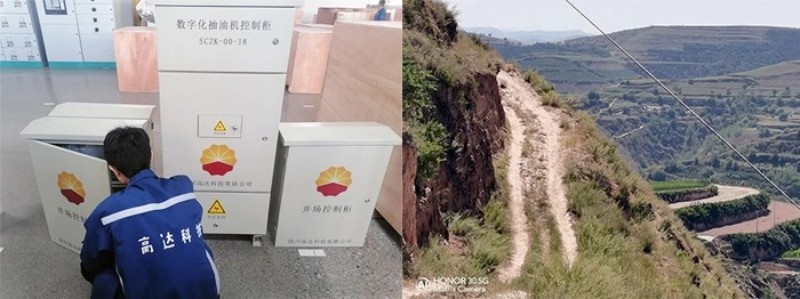

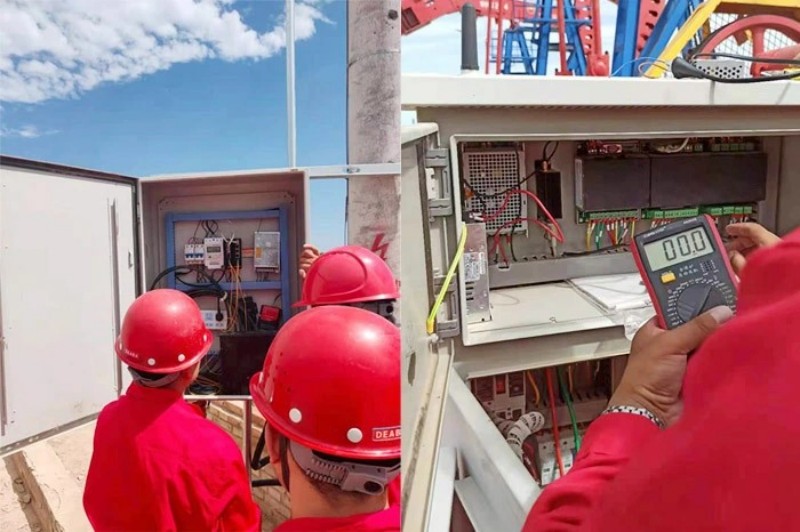

(Тщательная проверка RTU перед заводской упаковкой и прохождение по пересеченным горным дорогам во время развертывания на месте)
Технические характеристики, достигнутые RTU Gaoda Technology:
(A) Модернизация/обновление шкафа управления устьем скважины, обновление шкафа связи на месте бурения, замена неисправного оборудования;
(B) Достижение цели по созданию интеллектуальной демонстрационной модели управления зоной добычи нефти для разработки сланцевой нефти!
Операционные цели продемонстрировали значительные улучшения: - Эффективность и время безотказной работы системы - Точность и доступность данных - Точность данных о производительности скважин и рабочем состоянии - Точность систем дистанционного управления и сигнализации - Коэффициент онлайн-диагностики неисправностей приборов - 100% охват беспилотных скважин Оборудование для сбора данных имеет функции удаленной настройки, отладки, обновления, самодиагностики и автономного управления.
(C) Операционные цели были достигнуты, что позволило сократить общие трудозатраты на одну скважину и на 10 000 тонн добычи на 30 % за счет оптимизации трудовых ресурсов с учетом рыночной конъюнктуры.
(D) Достижения на скважинах:

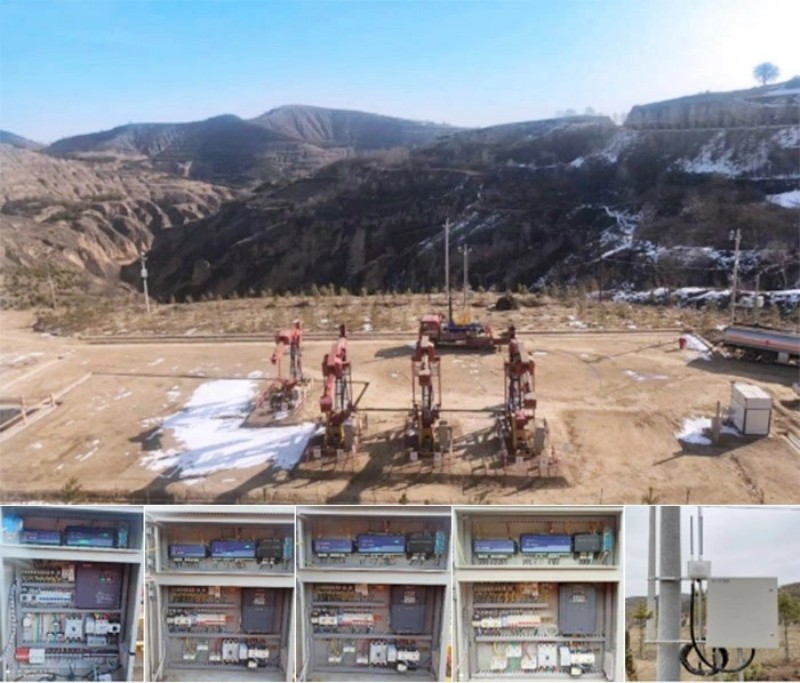

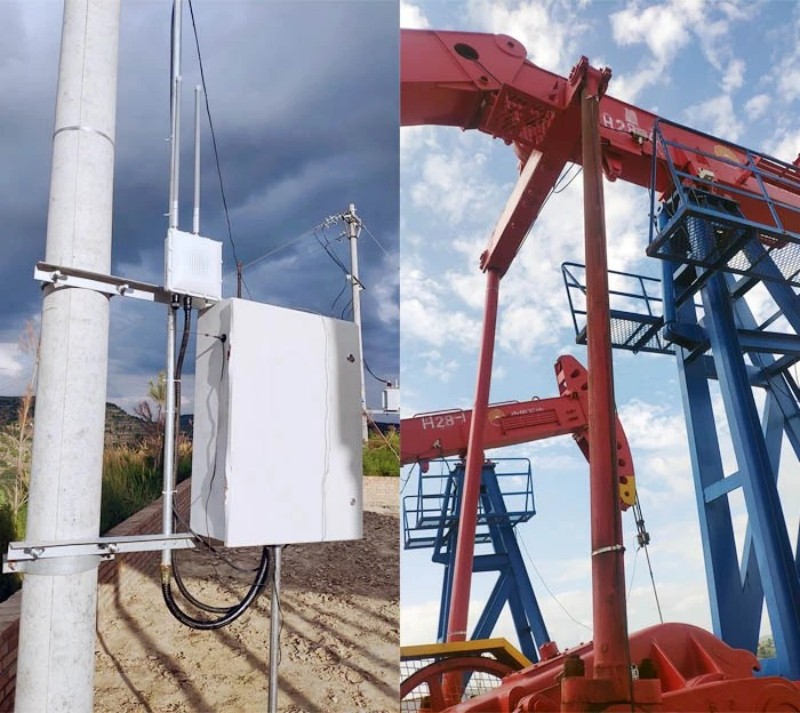

(1) Модернизация шкафа управления одной скважиной (фотография скважины Hua H10):
(2) Добавление точек беспроводного доступа на площадке скважины (схема площадки скважины Hua H10)
(3) Модернизация и модификация шкафа управления устьем скважины (схема устья скважины Hua H10-1)

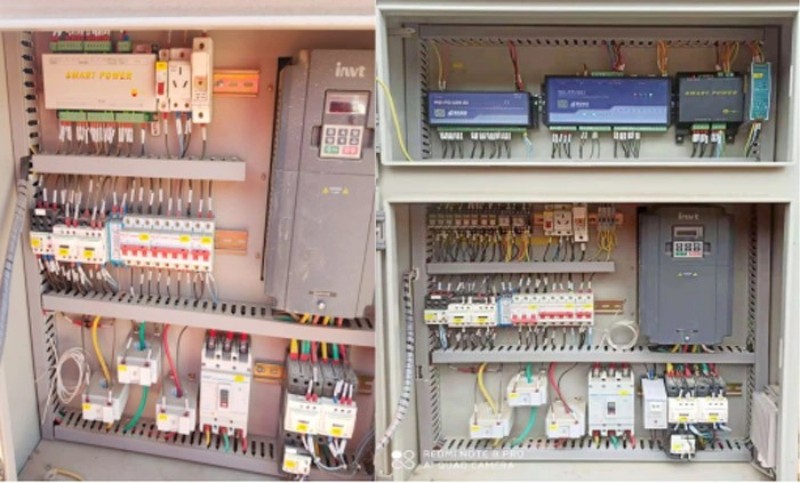

(До модернизации шкафа управления)
(После модернизации шкафа управления)
4) Интегрированная модернизация и обновление шкафа управления (согласно изображениям с месторождения Hua H6).
(После перемещения корпуса опоры линии электропередачи на место бурения скважины все устья скважин на этой платформе были модернизированы путем прямой установки компактных шкафов управления, предназначенных исключительно для сбора и передачи данных).
(E) Конечные результаты:
Улучшение традиционной функциональности и операционной эффективности.

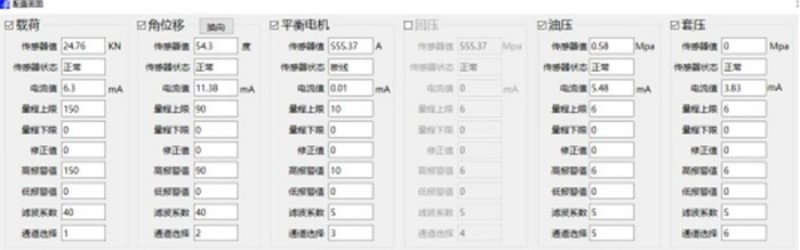

(1) Сбор данных с аналоговых приборов:
До модификации все аналоговые приборы были токовыми, измеряли только нагрузку и угловое смещение, а выходные токи соответствовали промышленному стандарту 4-20 мА. После модификации: аналоговые приборы теперь включают измерение давления масла и давления втулки, сохраняя при этом сбор данных о токе для балансировочного двигателя. Добавлена дополнительная точка сбора данных аналоговых приборов, которая запускает сигнализацию при превышении верхнего или нижнего пределов диапазона!

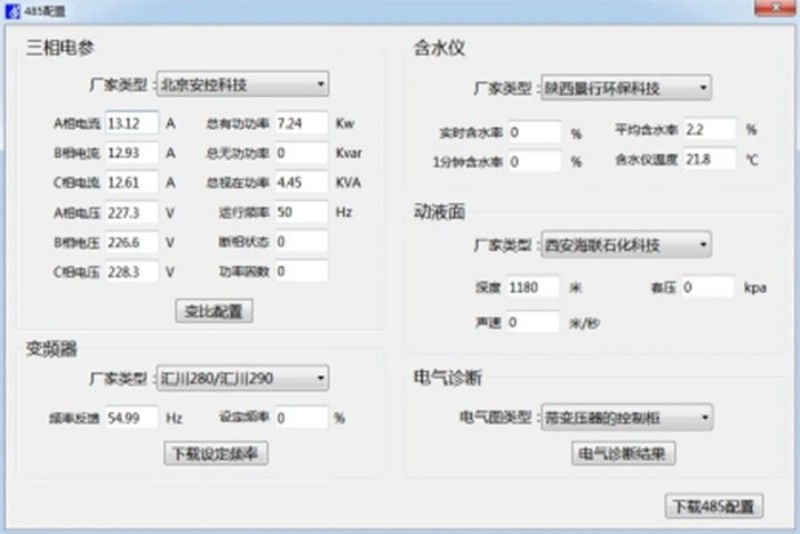

(2) Сбор данных связи для цифровых приборов:
Цифровые приборы на объекте используют интерфейс RS485 и протокол Modbus. До модификации полевое цифровое оборудование включало трехфазные электрические параметры (с сбором данных) и частотно-регулируемые приводы (без сбора данных). После модификации были добавлены анализаторы влажности, датчики уровня жидкости и диагностические модули. Благодаря планированию коммуникационных адресов и настройке скорости передачи данных был обеспечен сбор данных для трехфазных электрических параметров, частотно-регулируемых приводов, анализаторов влажности, датчиков уровня жидкости и диагностических модулей. Одновременно были разработаны индивидуальные программы сбора данных для различных производителей. Благодаря выбору производителя и загрузке конфигурации через программный интерфейс была достигнута быстрая совместимость с продуктами различных поставщиков.
(3) Кроме того, собираются базовые данные регистрации, данные кривой мощности и данные диаграммы мощности.
(F) Постепенное совершенствование интеллектуальных функций:
(1) Интеллектуальная диагностика аналоговых и цифровых приборов;
(2) Интеллектуальная диагностика электрического оборудования в шкафах;
(3) Интеллектуальный анализ профиля нагрузки и интеллектуальное открытие интервалов;
(4) Удобная эксплуатация и обслуживание с помощью удаленных и упрощенных функций;
(5) Функция удаленного запуска/остановки;
(6) Регулирование частоты;
(7) Удаленная загрузка программ, обновления, пакетная загрузка и управление журналами;

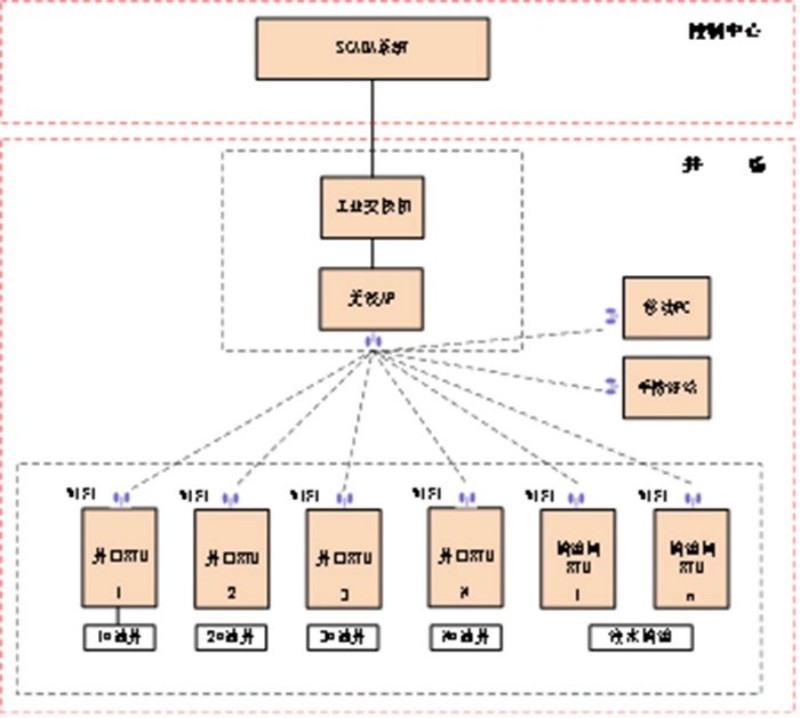

(8) Стабильная и надежная сеть больших данных (см. ниже).

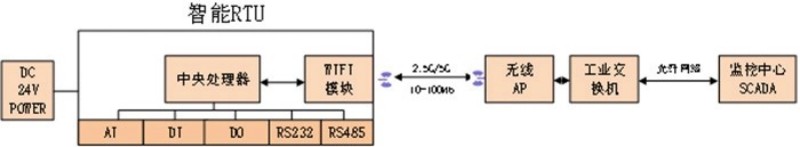

Сеть WIFI между интеллектуальными RTU и точками доступа.
(Анализ ссылок)
(Анализ ссылок)
Именно благодаря успешной работе RTU компании Gaoda Technology в течение 800 дней в рамках интеллектуального инженерного проекта на демонстрационной базе по разработке сланцевой нефти Цинчэн на нефтяном месторождении Чанцин, г-н Чен, руководитель отдела исследований и разработок продукции компании Gaoda Technology, специально собрал членов команды, участвовавших в разработке и установке проекта, чтобы отметить и праздновать достижение этого особого рубежа!
(Инженеры Gaoda Technology, занимающиеся исследованиями и разработками, а также инженеры-монтажники, участвовавшие в проекте RTU, собрались, чтобы отпраздновать успех)
Система управления RTU Gaoda Technology, развернутая на демонстрационной базе по разработке сланцевой нефти Цинчэн в нефтяном месторождении Чанцин и интегрированная в интеллектуальные вспомогательные инженерные проекты, является примером неустанных усилий персонала Gaoda. Она воплощает корпоративную философию «Инновации, доверие, уважение и инклюзивность», отражая не только высокий дух и энтузиазм, характерные для нефтяников, но и решительную приверженность Gaoda Technology делу продвижения технологических достижений в области интеллектуальных нефтяных месторождений, обеспечения безопасности производства и выполнения своих обязательств.
