Система управления DCS от GaoDa Technology полностью поддерживает бумагоделательную машину PM1 и систему очистки сточных вод компании Gansu Lintao Hongqi Packaging Materials
2024-04-18
Недавно компания Lintao Hongqi Packaging Materials Co., Ltd. (Lintao Hongqi Packaging Materials Paper Industry) в городе Динси провинции Ганьсу отпраздновала двойную честь. Компания вошла в число 50 лучших частных предприятий и 10 лучших производственных предприятий уезда Линтао в 2023 году. Одновременно с этим компания Sichuan Gaoda Technology Co., Ltd. приступила к пробному производству и интенсивной окончательной отладке систем управления DCS, поставленных ею для бумагоделательной машины PM1 мощностью 150 000 тонн и установки по очистке сточных вод производительностью 6500 м³/сутки, которые начали пробную эксплуатацию в начале этого месяца. Одновременно с этим система управления DCS, поставленная Sichuan Gaoda Technology Co., Ltd. для бумагоделательной машины PM1 мощностью 150 000 тонн и очистных сооружений мощностью 6500 м³/сутки, начала пробное производство в начале месяца и в настоящее время проходит интенсивную окончательную отладку.
Профессор Фэн Лэй, заместитель секретаря партии и проректор экономического факультета Университета Ланьчжоу, объявил список 50 лучших частных предприятий и 10 лучших предприятий по отраслям в уезде Линтао.

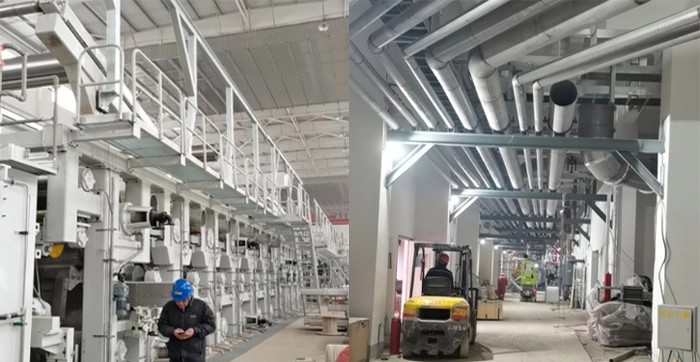

(Lintao Hongqi Packaging Materials Co., Ltd. Пробное производство и завод)
С момента своего создания и на протяжении всего строительства этот проект пользовался серьезным вниманием и заботой со стороны правительственных ведомств всех уровней в уезде Линтао, а также поддержкой со стороны деловых кругов и ожиданиями со стороны общественности. Существуют большие надежды на то, что проект начнет производство в кратчайшие сроки, чтобы удовлетворить потребности в трудоустройстве. Подобно «Красному флагу» в названии компании, есть надежда, что предприятие внесет образцовый вклад в ускорение развития местной экономики!
Как победитель тендера на строительство, персонал Gaoda Technology продемонстрировал непоколебимую преданность делу на протяжении всего жизненного цикла проекта — от предварительных изысканий и промежуточного этапа производства до окончательной установки и ввода в эксплуатацию. Постоянно уделяя приоритетное внимание качеству и пользовательскому опыту, инженеры Gaoda на месте тщательно координировали интеграцию систем всех поставщиков оборудования для промышленной автоматизации. Благодаря тщательной координации и постоянному предложению оптимизационных решений, они позволили клиенту начать пробное производство к концу месяца.
(1) Основные технические требования и схема системной архитектуры для проекта бумагоделательной машины PM1:
Основные требования к проекту бумагоделательной машины:
(1) Система DCS и конструкция PLC должны соответствовать отраслевым проектным спецификациям;
(2) Аппаратные модули и плагины должны поддерживать функцию «горячей» замены;
(3) Обновления и модернизации программного обеспечения должны предоставляться бесплатно в течение гарантийного срока; (4) Система DCS должна иметь открытую архитектуру с международными стандартизированными интерфейсами и протоколами связи, позволяющими осуществлять двунаправленную сетевую связь с другими системами для реализации функций мониторинга и управления DCS; (5) Модули ввода-вывода и связи DCS должны питаться от источника бесперебойного питания с минимальным временем работы 90 минут, включая разделительные трансформаторы. (6) Система DCS должна иметь функции самодиагностики, включая проверку сбоев передачи данных по шине, аппаратных/программных неисправностей и другие важные функции самодиагностики.

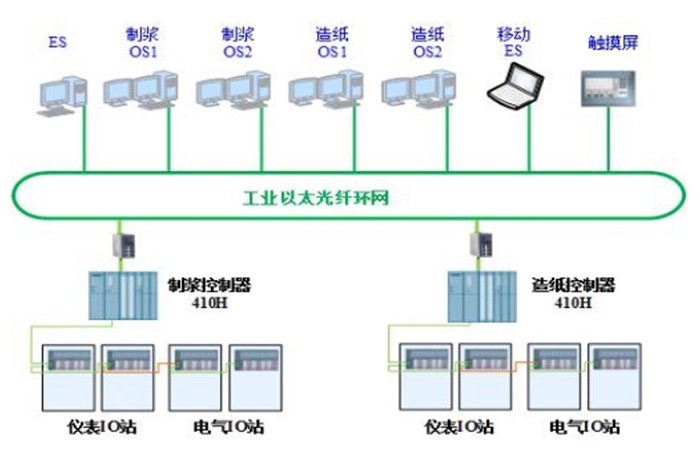

Схема архитектуры системы производства бумаги
(II) Основные характеристики проекта:
Система управления DCS включает в себя функции сбора данных, ПИД-регулирования, логического последовательного управления и блокировочной защиты. Она позволяет осуществлять мониторинг и управление инженерной системой очистки сточных вод из диспетчерской.
(III) Список конфигурации системы:
В основном включает в себя:
(A) Главный контроллер целлюлозы (станция PCS7 AS, включая ЦП, заднюю панель, блок питания, ОЗУ, 1000PO);
(B) Станции ввода-вывода для контрольно-измерительных приборов и двигателей целлюлозного производства (включая интерфейсные модули, силовые клеммы, модули AI/AO/DI/DO, клеммы модулей ввода-вывода и шкафы управления);
(C) Главный контроллер бумажного производства (станция PCS7 AS, включающая ЦП, заднюю панель, блок питания, ОЗУ, 1600PO и резервный источник питания);
(D) Станция ввода-вывода для контрольно-измерительных приборов и двигателей бумагоделательной машины (включая интерфейсные модули, клеммы питания, модули AI/AO/DI/DO, клеммы модулей ввода-вывода, шкаф управления);
(E) Станция оператора/инженера;
(F) Сеть (включая: оборудование Ethernet (блоки питания, оптоволоконные кабели, сетевые кабели и т. д.), промышленные коммутаторы и т. д.); (G) Программное обеспечение;
(H) Прочее (включая: источники питания, передатчики, реле, изоляторы, консоли оператора, распределители, принтеры, коммутаторы);
(I) Список специальных инструментов; (J) Запасные части.
(IV) Функциональные экраны:
■ Отображение состояния в соответствии с требованиями объекта процесса:
Значения процесса; заданные значения; значения параметров; значения предупреждений и тревог и т. д.
■ Функция переключения экранов:
Быстрое переключение экранов на основе: области обзора, окна навигации, потока технологических трубопроводов, области кнопок и т. д.
■ Функция сигнализации:
Сигнализация: упрощенное переключение экранов сигнализации для I&C, технологических, эксплуатационных сигналов тревоги и т. д.
Функция определения местоположения:
(V) Сценарии применения системы управления DCS для оборудования Gaoda Technology в данном проекте:
(Система управления DCS и шкаф управления для определенного оборудования для производства бумаги)

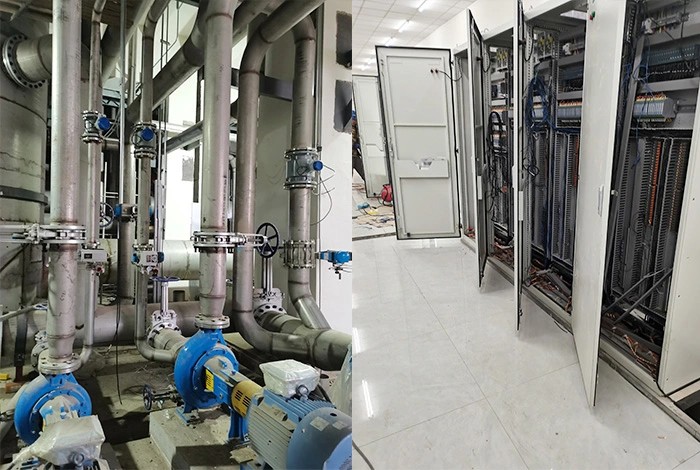

(Система управления DCS для трубопроводных сетей оборудования целлюлозного участка)

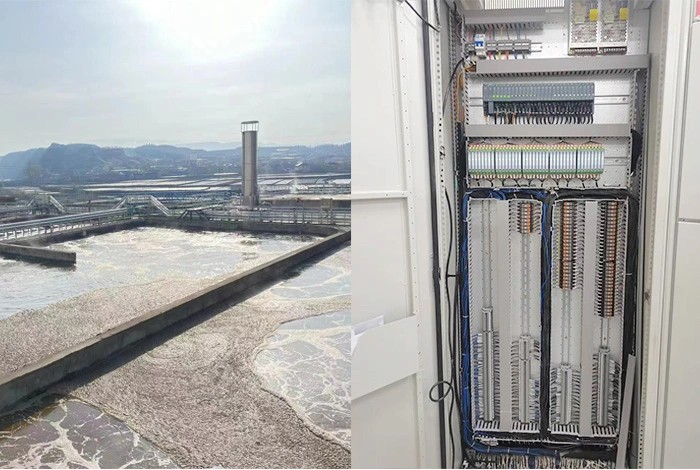

(Интеллектуальная система управления водоснабжением и водоотведением DCS и шкаф управления)

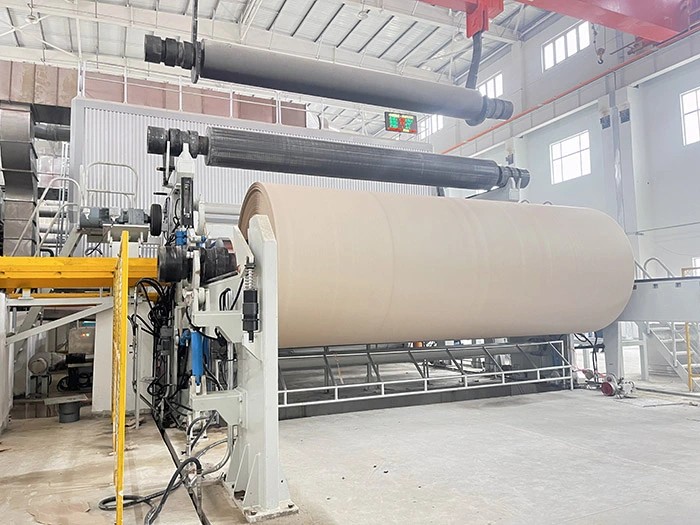

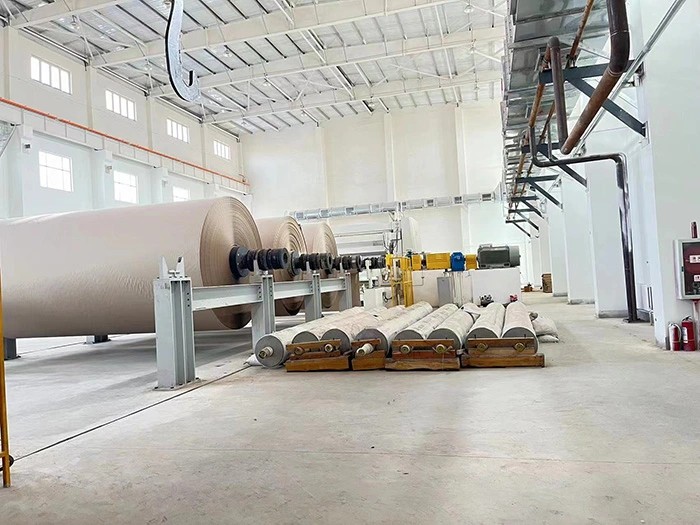

(Высококачественная рулонная бумага, произведенная с помощью системы управления DCS компании Gaoda Technology)
Компания Gaoda Technology стремится использовать свой совместный проект с Lintao Hongqi Packaging Materials Co., Ltd., включающий бумагоделательную машину PM1 и оборудование для очистки сточных вод, поставляемое с системами управления DCS, для внедрения своей технологии применения систем управления промышленным оборудованием и комплексной структуры обслуживания. Эта структура включает в себя образцовое инженерное планирование, установку и ввод в эксплуатацию, техническое обучение, техническое обслуживание и операционную поддержку. Компания стремится привлечь соответствующие потенциальные предприятия-клиенты в Северо-Западном Китае, тем самым способствуя экономическому развитию региона.
