Система управления DCS от Gaoda Technology обеспечивает полную производственную мощность на целлюлозно-бумажном комбинате Jilin Hengyuan Paper Industry
2023-07-20
Недавние положительные изменения произошли в рамках проекта по модернизации PM2 на предприятии Jilin Hengyuan Paper Industry Co., Ltd. в городе Цзилинь, Северо-Восточный Китай. Эта инвестиция в размере 150 миллионов юаней включает в себя бумажную фабрику мощностью 150 000 тонн (с расчетной скоростью 800 м/мин) и целлюлозный комбинат мощностью 300 000 тонн. Система управления DCS, поставленная Sichuan Gaoda Technology Co., Ltd., обеспечила полную производственную мощность на обеих линиях по производству целлюлозы и бумаги. Эта производственная линия использует макулатуру для производства высококачественной гофрированной бумаги высокой прочности. После ввода в эксплуатацию она станет первой высокоскоростной линией по производству гофрированной бумаги плотностью 80 г/м² в северо-восточном Китае.
Недавно положительные результаты были достигнуты на объекте по модернизации PM2 в городе Цзилинь, провинция Цзилинь, Северо-Восточный Китай. Эта инвестиция Hengyuan Paper Co., Ltd. в размере 150 миллионов юаней включает в себя бумажную фабрику мощностью 150 000 тонн (с расчетной скоростью 800 метров в минуту) и целлюлозный завод мощностью 300 000 тонн. Система управления DCS, поставляемая Sichuan Gaoda Technology Co., Ltd., обеспечила полномасштабное производство на линиях по производству бумаги и целлюлозы. Эта линия использует макулатуру для производства высококачественной гофрированной бумаги высокой прочности. После ввода в эксплуатацию она станет первой высокоскоростной линией по производству гофрированной бумаги плотностью 80 г/м² в Северо-Восточном Китае.
(Компания «Jilin City Hengyuan Paper Co., Ltd.»)

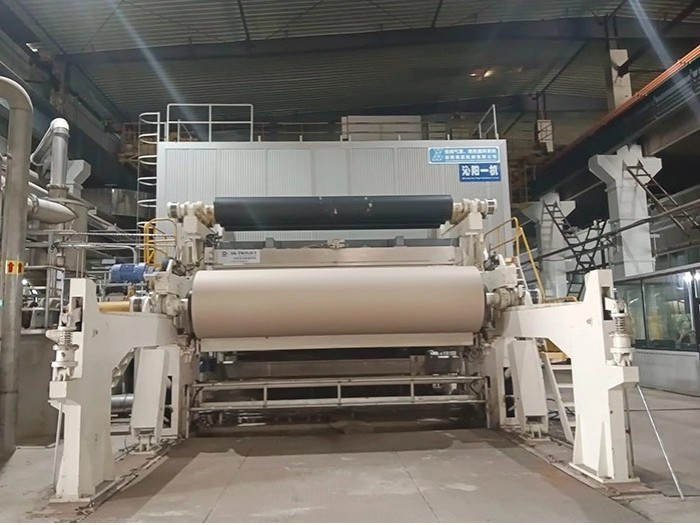

(1 июля система управления DCS от GaoDa Technology впервые запустила проект модернизации Hengyuan PM2)
Jilin Hengyuan Paper Co., Ltd. — предприятие, занимающееся в основном производством и переработкой высокопрочной гофрированной бумаги, продажей промышленного крахмала и переработкой возобновляемых ресурсов. Оно расположено в промышленном парке Xiushui в высокотехнологичной зоне Цзилинь, рядом с живописными берегами реки Сунхуа.
(Корпоративный девиз, размещенный на стенах офисного здания Hengyuan: «Освещая будущее качеством и честностью»)
(1) Анализ данных по отрасли, проведение точного анализа для выявления информационных пробелов и обеспечения реализации проекта:
Являясь ключевым компонентом трех провинций Северо-Восточного Китая, провинция Цзилинь побудила отдел внутренних продаж бумаги компании Gaoda Technology возглавить команду, ориентированную на рынок Северо-Восточного Китая в начале 2022 года. Учитывая высокий спрос на гофрокартон и картон на внутреннем и международном рынках в то время, предприятия были склонны инвестировать в этот сектор.
Из-за региональных экономических условий, климата и других факторов количество и масштабы местных бумажных предприятий в Северо-Восточном Китае отстают от других провинций. Для оживления местной бумажной промышленности необходимы скоординированные рыночные усилия предприятий и правительства.
Команда отдела внутренних продаж бумаги Guoda, руководствуясь этим стратегическим анализом, сосредоточила свое внимание на недавно созданных или модернизированных предприятиях в северо-восточном Китае, специализирующихся на производстве гофрированной бумаги и целлюлозы. В результате тщательного отбора они определили Jilin Hengyuan Paper Industry в качестве ключевой цели и продолжали отслеживать информацию. Используя свой технический опыт в области систем управления DCS для бумажной промышленности, Guoda Technology в конечном итоге победила в конкурентной тендерной процедуре.
Этот случай иллюстрирует, как отдел продаж бумажной промышленности Gaoda использовал анализ отраслевых данных для точного определения целевых клиентов, что привело к успешной реализации проекта.

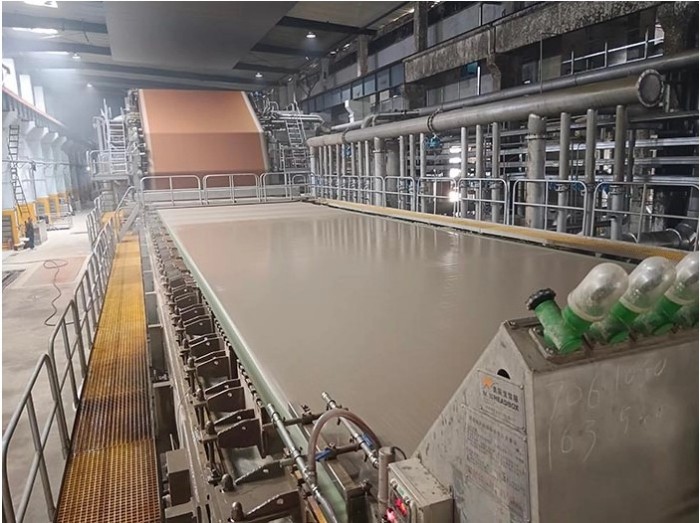

(Сценарий управления системой управления DCS компании Gaoda Technology, применяемой на производственной линии Hengyuan Paper Industry)
(II) Введение в технологию применения и особенности системы управления DCS компании Gaoda Technology в данном проекте:
Обзор особенностей системы
В этом проекте используется SIMATIC PCS7, интегрированная с передовыми компьютерными программными и аппаратными технологиями, что составляет систему DCS нового поколения, специально разработанную для приложений управления процессами. Она обеспечивает надежную безопасность, масштабируемость для расширения и развития, простоту эксплуатации и удобство обслуживания.

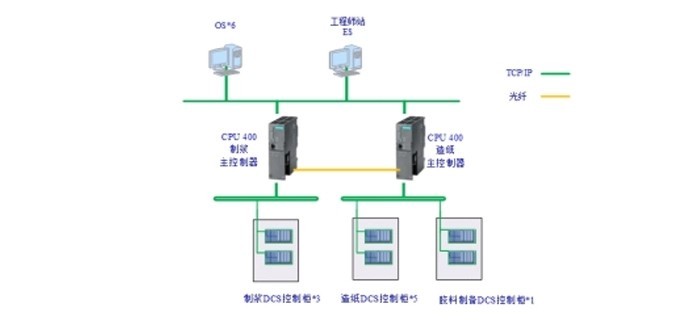

Схема архитектуры системы проекта:

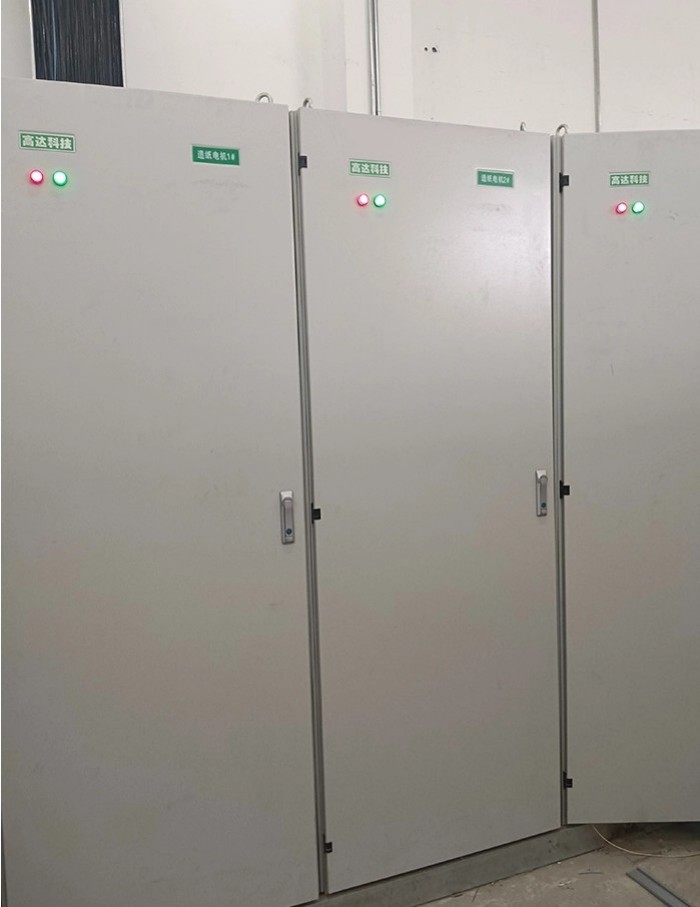

Условия на месте реализации проекта Gaoda Technology по производству шкафов управления (часть первая):

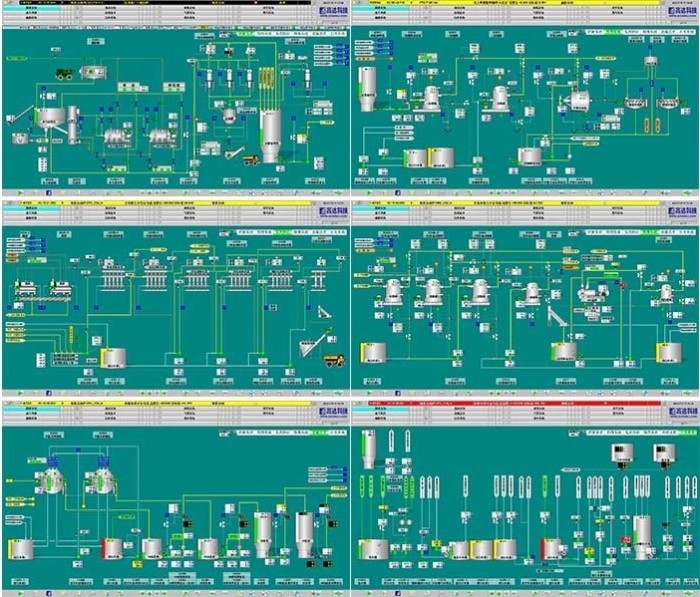

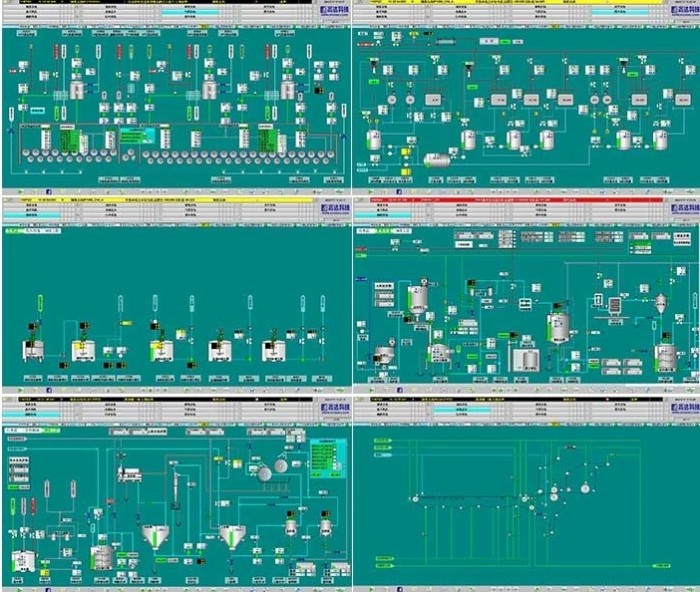

Схема управления технологической системой проекта:
Процесс размола (включающий: систему размола, систему грубого просеивания, пескоотделение низкой консистенции, систему тонкого просеивания, концентрирование целлюлозы, белую воду размола и т. д.) осуществляется следующим образом:

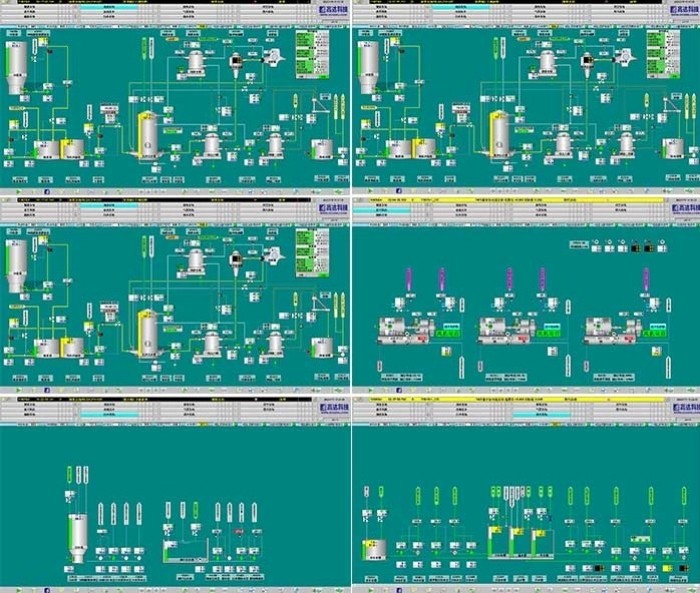

Процесс производства бумаги (включая: систему подачи сырья, систему утилизации отходов, вакуумную систему, турбинный вентилятор (и параметры), систему белой воды, систему чистой воды, систему воздушных колпаков, паровую систему, химикаты, подготовку крахмала (и параметры), подачу линии 2 (и параметры), системы чистой воды высокого/низкого давления и т. д.) для технологического производства.
Сценарии управления оборудованием на месте (включая приборы, датчики, системы подачи пара, сжатого воздуха и передачи):

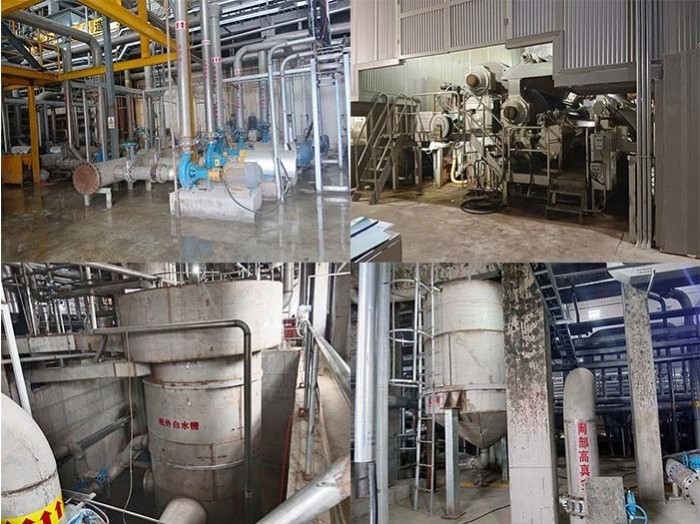

(Вышеупомянутые секции: размол, башня для слива целлюлозной массы, тонкое просеивание, низкоконцентрированное обезпесчивание и т. д. представляют собой одну из точек сбора данных на месте работы целлюлозного завода модуля IO).

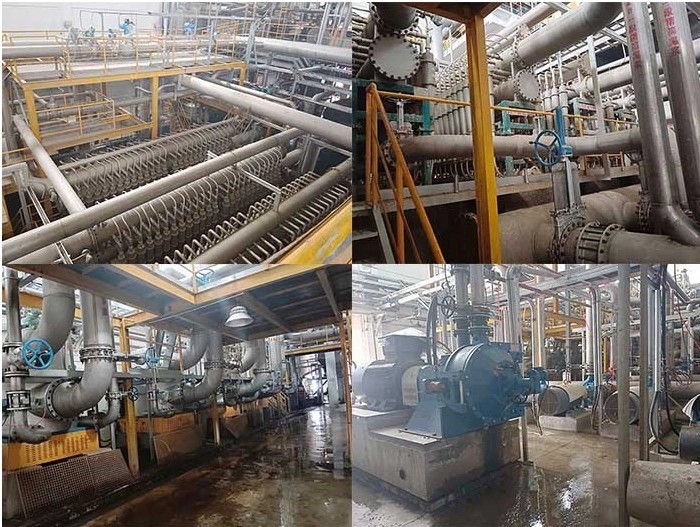

(Выше: Сцены с одной из точек сбора данных на бумажном производстве с модулем IO, включая распыление воды, проклейку, белую воду после машины и секцию сетки)
Другие основные функции и характеристики системы:
(1) Разработка библиотеки функциональных блоков памяти, которая более эффективна с точки зрения использования ЦП, лучше подходит для национальных условий Китая и оптимизирована для особенностей отрасли, на основе исходных модулей;
(2) Система предоставляет функции сигнализации для событий I&C, технологических и эксплуатационных событий, а также упрощенные возможности переключения и позиционирования экрана сигнализации;
(3) Функция ручного/автоматического переключения для оборудования, такого как двигатели и клапаны;
(4) Функции блокировки/разблокировки, настройка условий блокировки, генерация факторов отключения, с возможностью перехода условий блокировки на соответствующие панели;
(5) Быстрое отображение сообщений об ошибках для выявления и анализа причин отключения;
(6) Функции группового запуска/остановки и главного запуска/остановки;
(7) Визуализация аналоговых сигналов для интуитивного понимания схем приборов и данных схем! Удобное преобразование в процентные расчеты, особенно подходящее для мониторинга уровней жидкости и нагрузок двигателей;
(8) Панель управления ПИД: стандартные алгоритмы ПИД-регулирования, настройки параметров и отображение характеристик регулирования;
(8) Функции регистрации: записи предупреждений, тревог, неисправностей, операций и времени работы;
(9) Многоуровневое управление пользователями: отслеживание метрик, статистический анализ, отчетность, архивирование, исторические кривые и функции самодиагностики;
(III) Приемка на заводе и на объекте, а также комплексная техническая поддержка на месте:
Приемочные испытания на заводе (FAT), приемка на объекте:
Помимо приемочных испытаний на заводе (FAT), после завершения установки и подключения системы на месте, перед запуском может быть проведена наладка и пробная эксплуатация системы с учетом требований, изложенных в процедурах приемки на заводе и технических спецификациях.
Установка и запуск DCS/PLC на месте, включение системы, наладка и пробная эксплуатация:
Инженеры Gaoda Technology предоставляют консультации и помощь во время установки DCS/PLC на месте. Исходя из требований процесса, они выполняют внутреннюю проводку DCS и подключение удаленных шкафов. После завершения проводки и перед включением питания инженеры Gaoda проводят тщательную проверку установки системы, проводки, источника питания и заземления. Затем выполняется включение питания и первоначальный запуск, после чего проводится комплексный ввод в эксплуатацию и пробная эксплуатация до достижения нормального рабочего состояния. Одновременно проводится приемка на месте.
(IV) Эпилог:

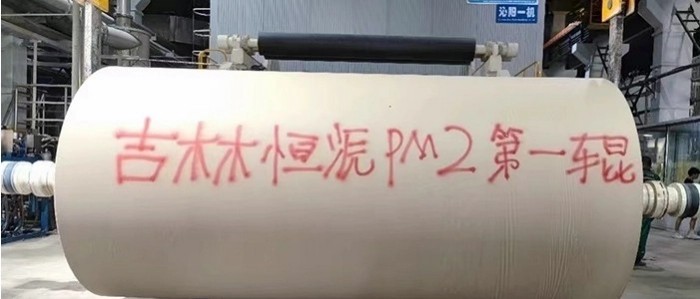

Компания Gaoda Technology несла основную ответственность за обеспечение безопасной и высокоскоростной работы системы автоматизации управления оборудованием на протяжении всего проекта по модернизации PM2. Чтобы ускорить бесперебойный запуск производства, Gaoda Technology направила на место элитную команду инженеров для ввода оборудования в эксплуатацию. Движимые стремлением оживить экономику Северо-Восточного Китая, они неустанно работали на месте вместе с другими производителями оборудования и монтажниками и техническим персоналом Hengyuan Paper. Благодаря совместным усилиям они достигли цели руководителя проекта — подготовить к «1 июля» подарок для партии! Успешное пробное производство «первого рулона» на высокоскоростной линии по производству гофрированной бумаги плотностью 80 г/м² в Северо-Восточном Китае получило единодушную похвалу от представителей Hengyuan Paper на месте и местных правительственных чиновников!
(Когда линия впервые произвела высококачественную гофробумагу, инженеры Gada, работавшие на месте, и весь персонал, участвовавший в установке и вводе в эксплуатацию, были в восторге).
Сегодня применение системы управления DCS от Gada Technology в процессах производства бумаги и целлюлозы в рамках этого проекта быстро распространяется по всему сектору систем управления промышленным оборудованием в рамках программы возрождения северо-восточного Китая — так же, как и репутация линии по производству гофробумаги премиум-класса!
(Высококачественная гофрированная бумага плотностью 80 г/м², производимая компанией Hengyuan Paper, постоянно поставляется на рынок Северо-Востока.)
