Продукция

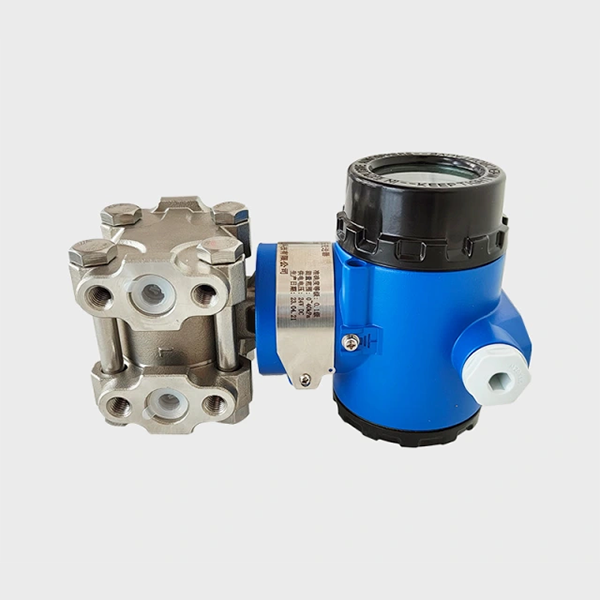

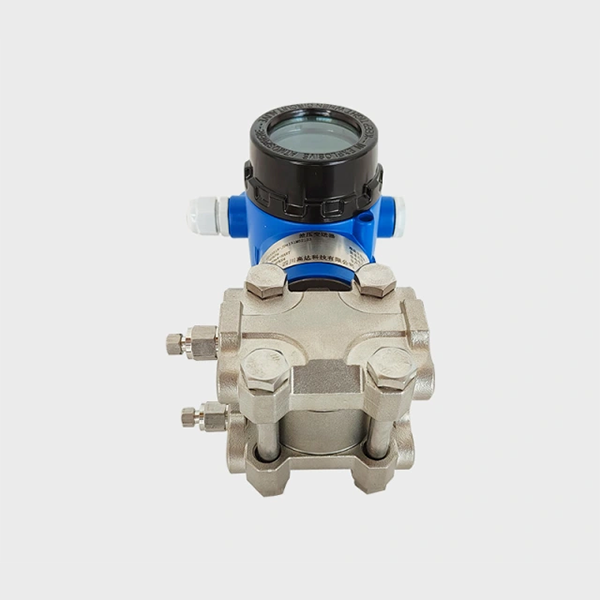

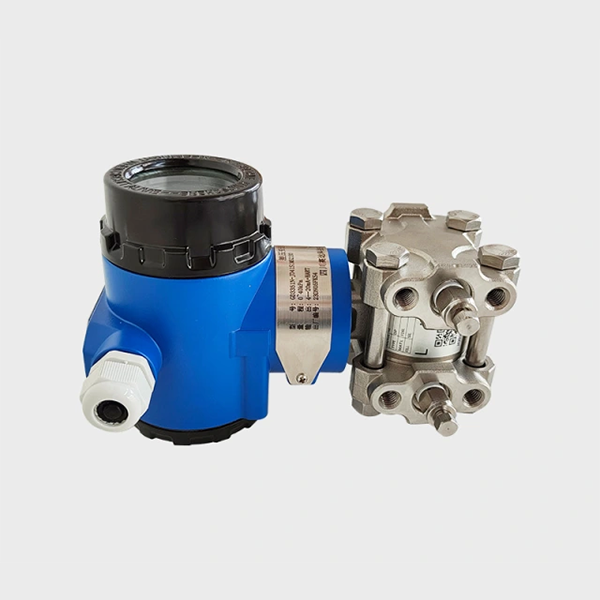

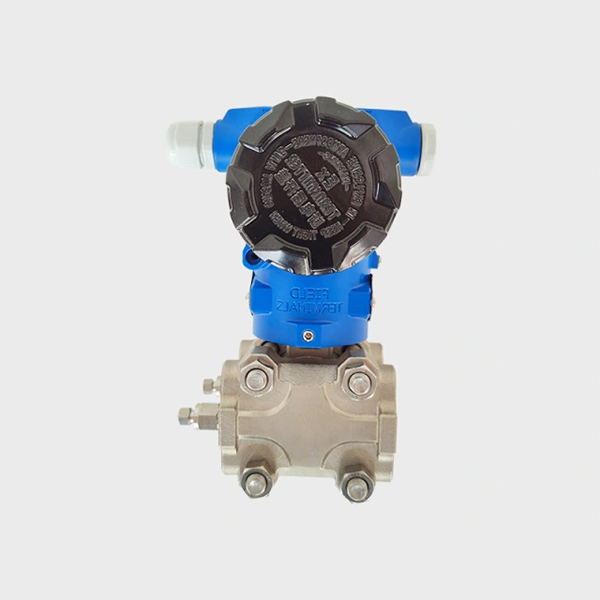

Датчик перепада давления
No.GD3351N-J
Модель продукта: GD3351N-J
Обзор продукта
Высокопроизводительный датчик давления GD3351N-J использует высокопроизводительный металлический емкостный датчик давления GDJ, независимо разработанный Gundam Technology. Интеллектуальный модуль датчика давления преобразует сигнал, собранный датчиком, в различные электрические выходные сигналы, такие как 4-20 мА. Эта серия датчиков давления использует технологию цифровой компенсации для компенсации температуры и статического давления, что значительно повышает точность измерений и снижает влияние температурного дрейфа. В то же время продукт имеет безопасную и надежную взрывозащищенную конструкцию, которая может удовлетворить потребности самых сложных рабочих условий.
Применимые условия труда
Транспортировка нефти и газа, управление химическими процессами, выплавка стали, атомная энергетика, выплавка цветных металлов, управление технологическими процессами на электростанциях
Технические параметры
| Показатели эффективности | |
| Уровень точности | 0.1 уровень, 0.2 уровень |
| Влияние температуры окружающей среды | ≤±0,2% полной шкалы/10℃ |
| Долгосрочная стабильность | ≤±0,2%/URL (12 месяцев) |
| Место установки влияет | Последствия любых изменений в положении установки можно скорректировать путем обнуления. |
| Эффект статического давления | ≤±0,2%/диапазон/1МПа |
| Время отклика | 0,25с |
| Влияние электропитания | ≤±0,005%/URL/В |
| Вибрационный удар | ≤±0,25%/URL/г |
| Применимые условия труда | |
| Рабочая температура | -40～105℃ |
| Температура окружающей среды/хранения | -40～85℃ |
| Влажность при эксплуатации/хранении | ≤95% ОВ |
| Электромагнитная совместимость | ||||
| Серийный номер | Тестовые задания | Базовые стандарты | Условия испытаний | Уровень производительности |
| 1 | Излучаемые помехи (корпус) | ГБ/Т 9251-2008 | 30МГц～1000МГц | квалифицированный |
| 2 | Кондуктивные помехи (порт питания постоянного тока) | ГБ/Т 9251-2008 | 0,15 МГц～30 МГц | квалифицированный |
| 3 | Классическая устойчивость к точкам разряда (ESD) | ГБ/Т 17626.2-2006 | 4кВ (электрический шок)
8кВ (воздух) |
Б |
| 4 | Устойчивость к радиочастотному электромагнитному полю | ГБ/Т 17626.3-2006 | 10 В/м (80 МГц～1 ГГц) | А |
| 5 | Устойчивость к магнитному полю промышленной частоты | ГБ/Т 17626.8-2006 | 30А/м | А |
| 6 | Устойчивость к быстрым переходным всплескам | ГБ/Т 17626.4-2008 | 2кВ (5/50нс, 5кГц | Б |
| 7 | Иммунитет к перенапряжению | ГБ/Т 17626.5-2008 | ГБ/Т 17626.5-2008 | Б |
| 8 | Устойчивость к кондуктивным помехам, вызванным радиочастотными полями | ГБ/Т 17626.6-2008 | ГБ/Т 17626.6-2008 | А |
| Модуль передатчика | |
| Источник питания | 10～32В постоянного тока* |
| Диапазон нагрузки | Сопротивление токовой нагрузки RL≤(Us-Umin)/0,026, Umin, см. минимальное напряжение питания |
| Функция диагностики прибора | При выходе прибора из строя выходной ток тревоги |
| Отображение переменных | Процент, выходной ток, первичная переменная (Па, кПа, МПа, мбар, бар, фунт/кв. дюйм, ммH20 и т. д.) |
| *: Если требуется связь HART, напряжение должно быть ≥18,5 В | |
| Диапазон и предел датчика | |||||
| Диапазон | Тип измерения | Минимальный диапазон | Верхний предел диапазона | Нижний предел диапазона | Предел перенапряжения |
| 0～1,6 кПа | Микроперепад давления | 0,16 кПа | 1,6 кПа | -1,6кПа | 2МПа |
| 0～6кПа | Дифференциальное давление | 1,6 кПа | 6кПа | -6кПа | 4МПа |
| Высокое статическое давление | 1,6 кПа | 6кПа | -6кПа | 10МПа | |
| Манометрическое давление | 1,6 кПа | 6кПа | -6кПа | 1МПа | |
| 0～40кПа | Дифференциальное давление | 6кПа | 40кПа | -40кПа | 10МПа |
| Высокое статическое давление | 6кПа | 40кПа | -40кПа | 16/25/32МПа | |
| Дифференциальное давление | 6кПа | 40кПа | -40кПа | 1МПа | |
| 0～200кПа | Дифференциальное давление | 40кПа | 200кПа | -200кПа | 10МПа |
| Высокое статическое давление | 40кПа | 200кПа | -200кПа | 16/25/32МПа | |
| Манометрическое давление | 40кПа | 200кПа | -200кПа | 2МПа | |
| Абсолютное давление | 40кПа | 200кПа | 4кПа А | 2МПа | |
| 0～1МПа | Дифференциальное давление | 180кПа | 1МПа | -1МПа | 10МПа |
| Высокое статическое давление | 180кПа | 1МПа | -1МПа | 16/25/32МПа | |
| Манометрическое давление | 180кПа | 1МПа | -1МПа | 4МПа | |
| Абсолютное давление | 180кПа | 1МПа | 4кПа А | 4МПа | |
| 0～2,5МПа | Дифференциальное давление | 0,8МПа | 2,5МПа | -2,5МПа | 10МПа |
| Высокое статическое давление | 0,8МПа | 2,5МПа | -2,5МПа | 16/25МПа | |
| Манометрическое давление | 0,8МПа | 2,5МПа | -2,5МПа | 4МПа | |
| Абсолютное давление | 0,8МПа | 2,5МПа | 4кПа А | 4МПа | |
| 0～10МПа | Дифференциальное давление | 2МПа | 10МПа | -10МПа | 10МПа |
| Манометрическое давление | 2МПа | 10МПа | -10МПа | 15МПа | |
| Абсолютное давление | 2МПа | 10МПа | 4кПа А | 15МПа | |
| 0～20МПа | Манометрическое давление | 8МПа | 20МПа | -20МПа | 30МПа |
| Абсолютное давление | 8МПа | 20МПа | 4кПа А | 30МПа | |
| Характеристики материалов | |
| Материал корпуса | Литой алюминиевый сплав (по умолчанию), SUS304, SUS316 |
| Уровень защиты | IP65 (по умолчанию), IP67 |
| Материал диафрагмы датчика | SUS316L (по умолчанию), Hastelloy C, Monel, кнопка, позолоченный |
| Жидкость для заполнения датчиков | Силиконовое масло (по умолчанию), фтористое масло, растительное масло |
| Материал уплотнения датчика | Фторкаучук, политетрафторэтилен, медная прокладка |
| Материал уплотнительного кольца оболочки | Нитриловый каучук |
| Материал таблички | SUS304 |
| Материал фланца зажима | SUS316L |
| Материал болта и гайки | SUS304, SUS316 |
| Материал выпускного клапана | SUS304, SUS316L |
| Материал кронштейна | Углеродистая сталь с напылением (по умолчанию), SUS304 |
| Размеры |

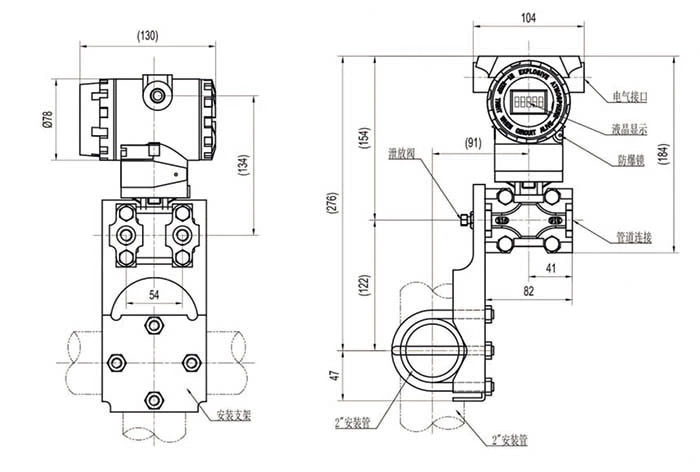

| Изогнутый кронштейн для крепления на трубе B1 |
| Единица измерения: мм |

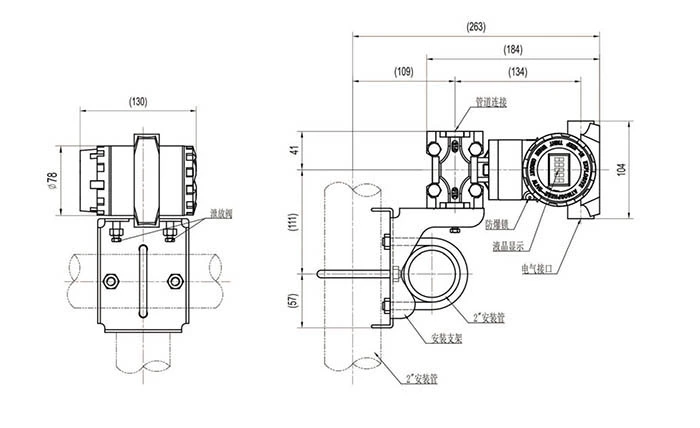

| Изогнутый кронштейн для монтажа на плату B2 |
| Единица измерения: мм |

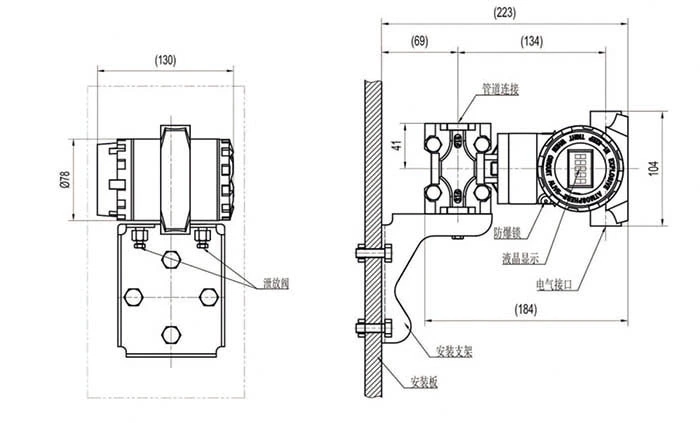

| Плоский кронштейн для монтажа на плату B3 |
| Единица измерения: мм |
| 4～20мА, цифровая связь по протоколу HART | ||||
| М | Модбус RS485 | |||
| Электрический интерфейс | 1 | Внутренняя резьба М20*1,5 | ||
| 2 | Внутренняя резьба NPT1/2 | |||
| 3 | Внутренняя резьба G1/2 | |||
| Модуль отображения | М5 | Интеллектуальный ЖК-дисплей | ||
| Технологическое соединение | 0 | Внутренняя резьба NPT1/4 (без адаптера) | ||
| 1 | Внутренняя резьба NPT1/2 | |||
| 2 | М20*1,5 наружная резьба | |||
| 3 | NPT1/2 наружная резьба | |||
| 4 | G1/2 наружная резьба | |||
| Смачиваемый материал | 1 | [Интерфейс процесса]
SUS304 |
[Диафрагма] SUS316L |
[Предохранительный клапан] SUS304 |
| 2 | SUS316 | SUS316L | SUS316L | |
| 3 | SUS316 | Хастеллой С-276 | SUS316L | |
| 4 | SUS316 | Монель | SUS316L | |
| 5 | SUS316 | Тантал | SUS316L | |
| 6 | SUS316 | титан | SUS316L | |
| Монтажный кронштейн | В1 | Кронштейн для крепления на трубе | ||
| В2 | Изгибной кронштейн для монтажа на панель | |||
| В3 | Плоский кронштейн для крепления на трубе | |||
| Дополнительные возможности | ||
| проект | Код | проиллюстрировать |
| Требования взрывозащиты | Д | Взрывозащищенный тип ExdⅡCT6 |
| А | Искробезопасный ExiaⅡCT6 | |
| Уровень защиты | П7 | Степень защиты IP67 |
| Материал болта и гайки | Л6 | SUS316L |
| Материал кронштейна | Z4 | SUS304 |
| Материал корпуса | К4 | SUS304 |
| К6 | SUS316 | |
| Уплотнения датчиков | М2 | Прокладка из ПТФЭ |
| М3 | Медная прокладка | |
| Жидкость для заполнения датчиков | С | Фторированное масло |
| З | Растительное масло | |
| Покрытие смачиваемой мембраны датчика | Г | Позолота |
Примечание
1. Если у вас есть особые требования, например, отсутствие меди или цинка, обратитесь к производителю.
2. Температура среды датчика должна быть меньше или равна 100°C.
3. Измерение кислорода ограничено жидкостью-заполнителем из фтористого масла, уплотнительным кольцом из фтористого каучука, менее 6 МП, менее 60 ℃.
4. Если типом измерения является избыточное давление, уровень статического давления по умолчанию равен общему статическому давлению.
5. Пользователь должен учитывать коррозионную активность материала части, контактирующей с жидкостью, и среды. Неподходящие материалы могут вызвать неожиданную утечку коррозионной среды, что может привести к серьезному повреждению человеческого тела и заводского оборудования. При выборе модели обратите внимание: если среда является высококоррозионной, например, кислота, серная кислота, H 2 S, гипохлорит натрия и т. д. или высокотемпературный пар свыше 150°C, необходимо соблюдать существующие проектные требования.
6. Если указанные выше индивидуальные параметры не соответствуют вашим требованиям, обратитесь к производителю.
